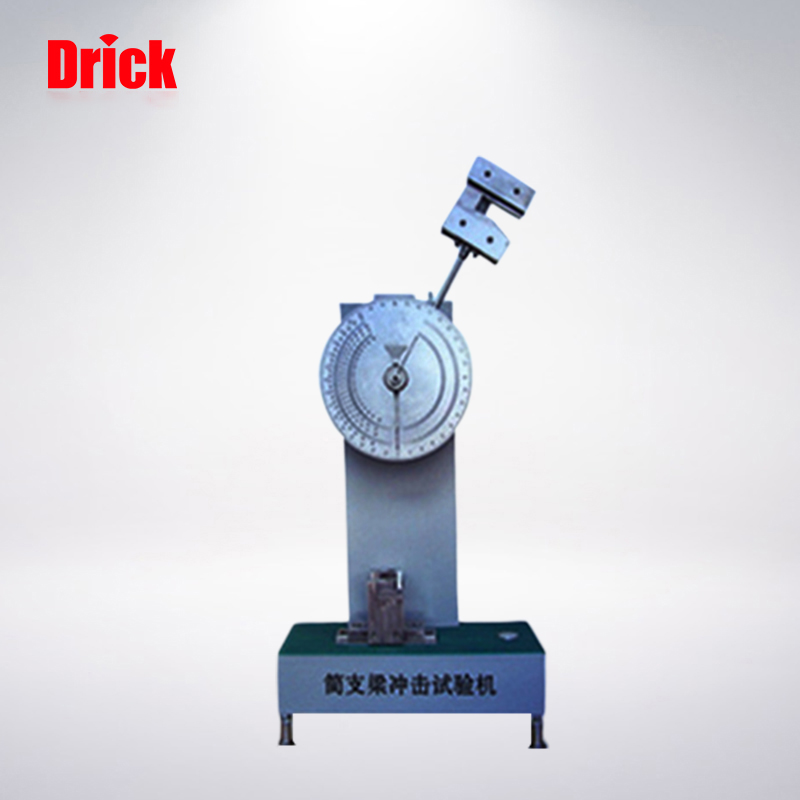

儀器化塑料擺錘沖擊試驗機是對材料在動負荷下抗沖擊性能進行檢測的儀器，是材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
產品優勢：
儀器化（更確切的說應該是數字化）擺錘沖擊試驗機的出現，使沖擊試驗在兩個方面產生了重大變化。
其一是儀器化擺錘沖擊試驗機與普通試驗機主要不同點是儀器化（數字化）：即控制、能量顯示及沖擊曲線的采集和處理均實現數字化。沖擊試驗結果用圖形顯示使之形象化，獲得沖擊力－時間、沖擊力－撓度等曲線；
其二是“儀器化沖擊試驗方法的標準化”，它使沖擊試驗發生了質變。這種變化反映在如下幾個方面：
1. 沖擊功的定義是按物理上功的定義：功＝力×位移來定義的，即采用沖擊力－撓度曲線下的面積來計量；
2. 用沖擊曲線定義的13個反映材料沖擊性能的參數與普通沖擊試驗方法僅僅給出的1個沖擊功參數相比，13：1，不能不說是一個質變；
3. 13個性能參數中有4個力、5個撓度、4個能量參數。它們分別表示出材料受沖擊后的彈性、塑性和斷裂過程的性能指標，這是沖擊試驗質變的標志；
4. 使沖擊試驗形象化。它也可以像拉伸試驗一樣，獲得沖擊力－撓度等曲線，在曲線上我們可以形象地看到?jīng)_擊試樣的變形和斷裂過程；
功能特點：

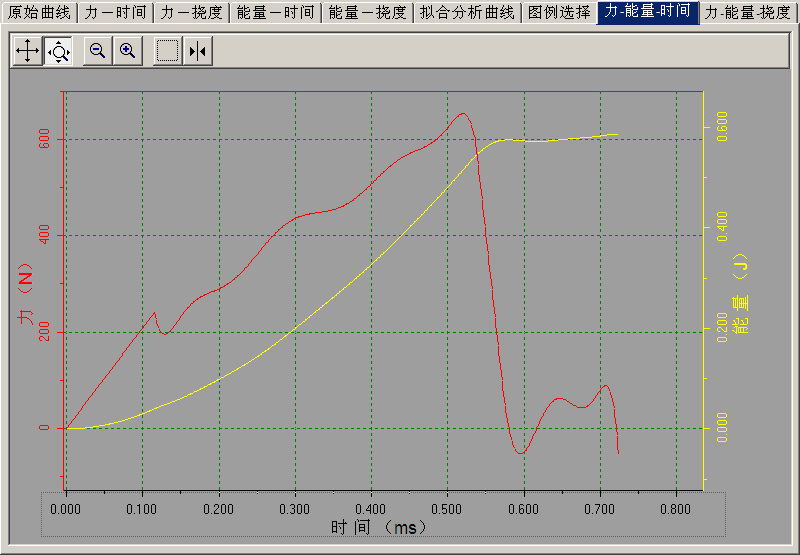

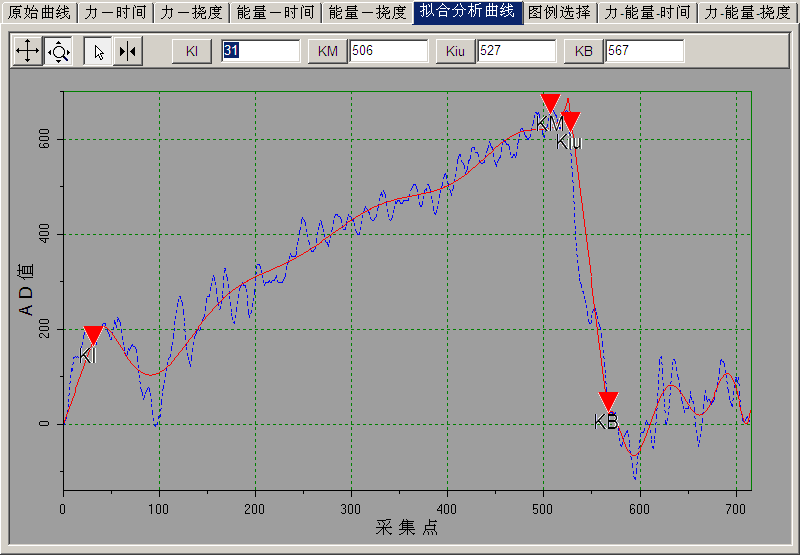

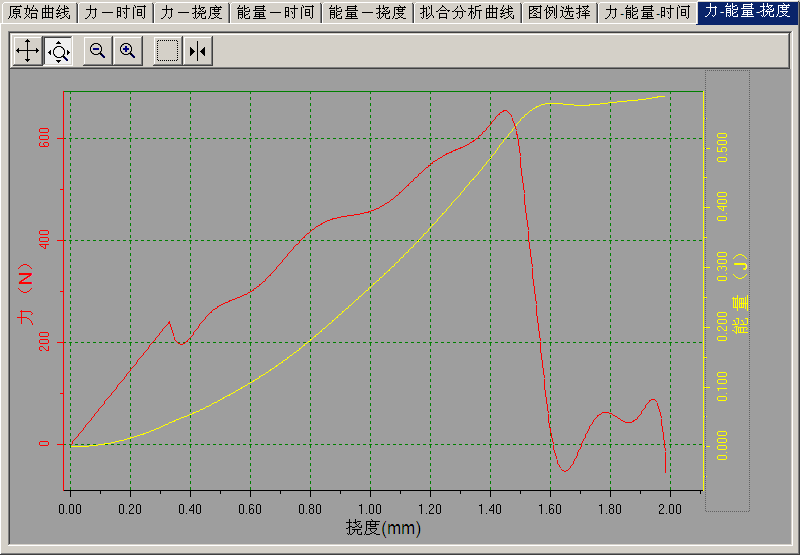

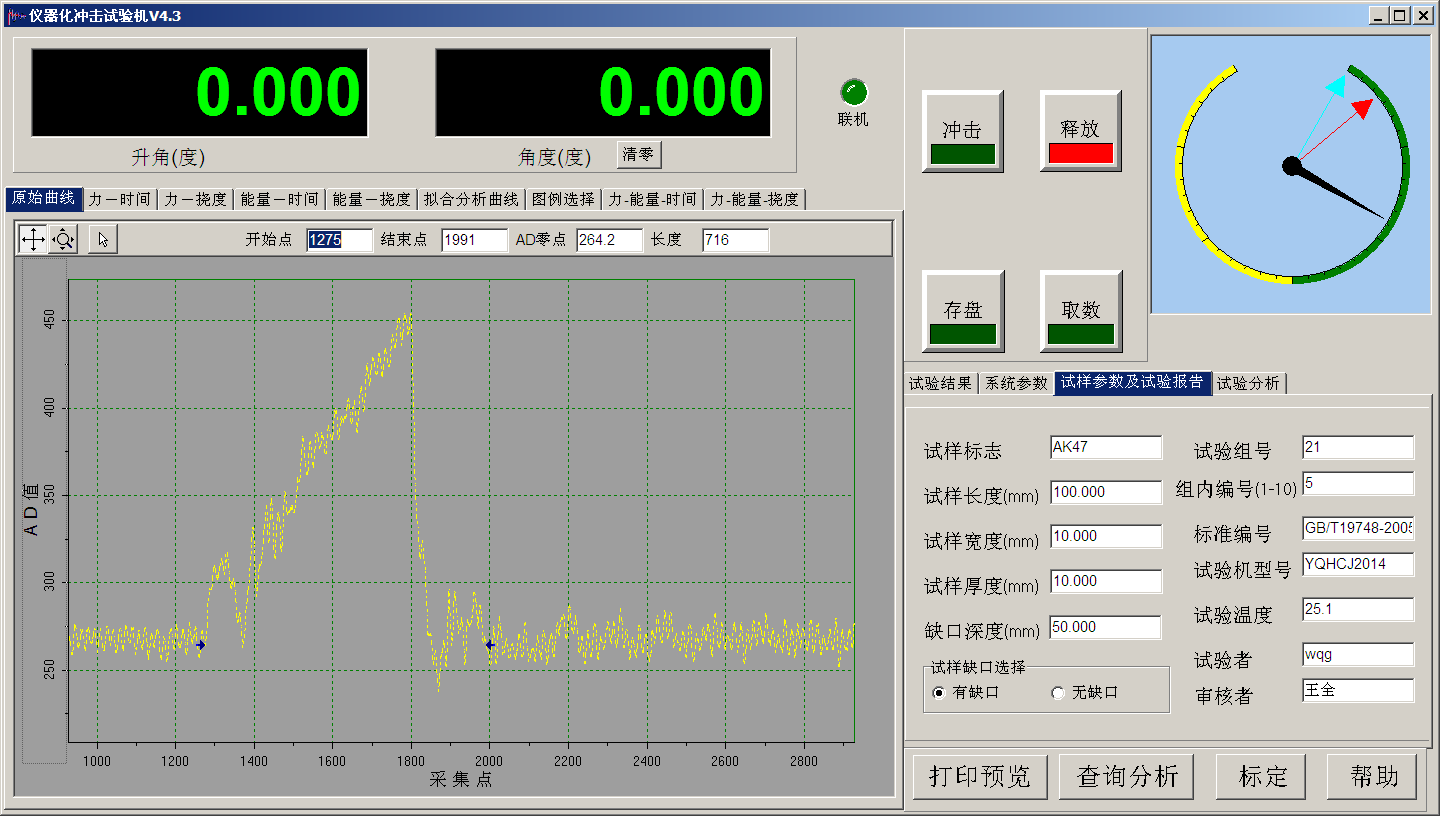

1、可直觀顯示原始曲線、力－時間、力－撓度、能量－時間、能量－撓度、分析曲線等曲線。
2、自動根據擺錘升角計算沖擊功。3、根據力傳感器測量值計算慣性峰值力、最大力、不穩定裂紋擴展起始力、斷裂力四個力；慣性峰值撓度、最大力時撓度、不穩定裂紋擴展起始撓度、斷裂撓度、總撓度五個位移；最大力時能量、不穩定裂紋擴展起始能量、斷裂能量、總能量五個能量、沖擊強度等14個結果。4、角度采集采用高精度光電編碼器，角度分辨率高達0.045°。保證了設備沖擊能量的準確度。5、能量顯示裝置有二種能量顯示方式，一、編碼器顯示，二、通過傳感器測力，電腦軟件計算顯示。本機二種方式共同顯示，其結果又可以相互對比，可以完全有效的排除可能出現的問題。6、客戶可根據試驗要求配置不同的力值傳感器沖擊刀刃。如滿足ISO，GB標準的R2刀刃，滿足ASTM標準的R8刀刃。
主要技術參數
規格型號 | |||
沖擊能量 | 0.5、1.0、2.0、4.0、5.0J | 7.5、15、25、50J | |
最大沖擊速度 | 2.9m/s | 3.8m/s | |
試樣支座端部圓弧半徑 | 1±0.1mm | ||
沖擊刀刃圓弧半徑 | 2±0.5mm | ||
沖擊刃角度 | 30°±1 | ||
測力傳感器精度 | ≤±1%FS | ||
角位移傳感器分辨率 | 0.045° | ||
采樣頻率 | 1MHz | ||
滿足標準：
GB/T 21189-2007 《塑料簡支梁、懸臂梁和拉伸沖擊試驗機用擺錘沖擊試驗機的檢驗》
GB/T 1043.2-2018 《塑料 簡支梁沖擊性能的測定 第2部分：儀器化沖擊試驗》
GB/T 1043.1-2008 《塑料 簡支梁沖擊性能的測定 第1部分：非儀器化沖擊試驗》
ISO 179.2 《Plastics-Determination of Charpy impact properties –Part 2:Instrumented impact test》
